انواع سوله صنعتی+ بررسی کامل کاربردها
همانطور که میدانیم سوله های صنعتی یکی از مهمترین سازه ها در حوزه ساخت و ساز هستند که در صنایع مختلف از جمله کارخانه ها، کارگاه ها، انبارها و سالن های تولید مورد استفاده قرار میگیرند.
انتخاب نوع مناسب سوله صنعتی، تاثیر مستقیم بر هزینه ساخت، سرعت اجرا و بهره وری کسب و کار دارد.
در توضیحات زیر به بررسی کامل انواع سوله صنعتی ، مزایا، کاربردها و عوامل موثر برقیمت ساخت سوله می پردازیم تا درکنار ما بتوانید بهترین تصمیم را برای پروژه خود بگیرید.
سوله صنعتی چیست و چه کاربردی دارد؟
سوله صنعتی سازه ای فلزی با سقف شیب دار است که برای پوشش دهانه های بزرگ بدون نیاز به ستون میانی طراحی می شود.
این نوع سازه به دلیل سرعت بالا در اجرا و هزینه مناسب ، جایگزین مناسبی برای ساختمان های سنتی بتنی محسوب می گردد.
کاربردهای رایج سوله صنعتی:
- کارخانه های تولیدی
- انبار کالا
- کارگاه های صنعتی
- سالن های ورزشی
- مرکز نگهداری ماشین آلات
- پارکینگ های طبقاتی و سرپوشیده
انواع سوله صنعتی از نظر ساختار
سوله ها بر اساس نوع طراحی و متریال به چند دسته تقسیم می شوند:

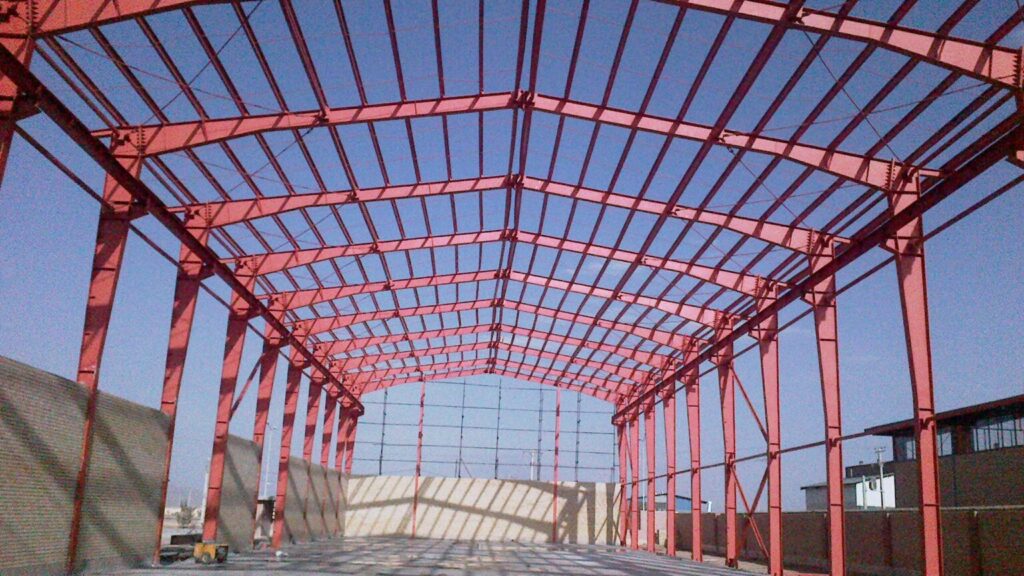

1)سوله تیرورقی
رایج ترین نوع سازه فلزی است که در آن اعضای اصلی مثل (ستون و تیر) از ورق های گرم فولاد ساخته می شوند. درواقع با جوش دادن ورق های فولادی به هم ساخته می شوند.
این نوع سوله ها معمولا برای دهانه های بزرگ و بارهای سنگین طراحی می شوند و انعطاف بالایی در ابعاد دارند.
از مزایای آنها می توان به مقاومت بالا، امکان طراحی سفارشی و مناسب بودن برای پروژه های صنعتی با تحمل بار بالا اشاره کرد.
کاربردهای رایج:
شامل کارخانه ها، انبارها، سالن های ورزشی و آشیانه های هواپیما است.
فراموش نکنید که این نوع سوله نسبت به سوله های سبک تر، هزینه ساخت و وزن بیشتری را دارد.
2)سوله خرپایی
سوله خرپایی نوعی سازه فلزی است که در آن از سیستم خرپا (شبکه ای از اعضای مثلثی) برای انتقال بار استفاده می شود.
این ساختار باعث کاهش وزن سازه و مصرف فولاد نسبت به سوله های تیرورقی می شود، در حالی که مقاومت مناسبی هم دارد.
سوله های خرپایی برای دهانه های بزرگ بسیار هم مناسب اند و امکان اجرای طرح های متنوع را فراهم می کنند.
از کاربردهای آن می توان به سالن های ورزشی ، نمایشگاه ها، انبار ها و فضاهای صنعتی اشاره کرد.
همچنین به دلیل سبک تر بودن ، هزینه ساخت و اجرای فونداسیون در آنها کمتر است.
3)سوله دست دوم
سوله دست دوم به سازه های فلزی گفته می شود که قبلا در پروژه ای استفاده شده و پس از دمونتاژ، دوباره در محل جدید نصب می شوند.
این نوع سوله ها معمولا هزینه کمتری نسبت به سوله نو دارندو برای پروژه هایی با بودجه محدود گزینه مناسبی هستند.
از نظر کاربرد در انبار ها، کارگاه های موقت، سالن های کشاورزی یا دامداری بسیار رایج اند.البته پیشنهاد ما به شما این است که قبل از خرید بایستی وضعیت فنی، میزان خوردگی و سلامت اتصالات آنها به دقت بررسی شوند.
در مجموع اگر درست انتخاب و بازسازی شوند، میتوانند کارایی قابل قبولی با هزینه پایین ارائه دهند و سوله شما تطابق کامل با نیاز پروژه را خواهد داشت.
برای مثال اگر شما قصد ساخت سوله برای یک کارخانه فولاد سازی را دارید نمی توانید از سوله دست دومی که با کاربری انبار بوده است استفاده نمایید چراکه در طراحی مهندسی شده میزان ضخامت ورق های استفاده شده در رفتر ها و به اصطلاح جان سوله و دیگر اجزا متناسب با بار قابل تحمل سوله برنامه ریزی و برای ساخت ارسال می گردد.
مقالات مرتبط: صفر تا صد فرآیند ساخت اسکلت فلزی
انواع سوله صنعتی از نظر کاربری
| نوع کاربری | ویژگیهای طراحی | الزامات خاص | نمونههای رایج |
|---|---|---|---|
| سوله تولیدی و کارخانهای | دهانه بزرگ، ارتفاع مناسب برای جرثقیل | بار کف بالا، تهویه صنعتی | خطوط مونتاژ، کارخانههای فلزی |
| سوله انبارداری و لجستیک | ارتفاع زیاد، دربهای بزرگ | سیستم قفسهبندی، بارگیری | مراکز توزیع، انبار کالا |
| سوله کشاورزی | ساده، اقتصادی | تهویه طبیعی، مقاومت در برابر رطوبت | دامداری، مرغداری، انبار محصول |
| سوله ورزشی | دهانه بسیار بزرگ، نور طبیعی | آکوستیک، روشنایی | سالنهای چندمنظوره، استادیوم |
| سوله تجاری و نمایشگاهی | نمای معماری، انعطاف داخلی | تأسیسات پیشرفته، زیبایی | نمایشگاه خودرو، هایپرمارکت |
| سوله سردخانه | عایقبندی ضخیم | کنترل دما، بخار آب | نگهداری مواد غذایی، دارویی |
انواع سوله صنعتی از نظر شکل ظاهری
| نوع سوله | شکل ظاهری | مزایا | معایب | مناسب برای |
|---|---|---|---|---|
| سوله تکشیبه | سقف با یک شیب یکطرفه | ساخت ساده، هزینه کمتر | محدودیت در دهانه | انبارهای کوچک، تأسیسات جانبی |
| سوله دوشیبه (کلاسیک) | سقف دو طرفه مثلثی | رایجترین نوع، تخلیه آب باران مناسب | — | کارخانه، انبار، سالن |
| سوله گنبدی (قوسی) | سقف قوسی شکل | مقاومت بالا در برابر بار برف، زیبایی بصری | هزینه بالاتر اجرا | سالنهای ورزشی، نمایشگاه |
| سوله چندشیبه (Multi-Span) | چند دهانه موازی | پوشش سطح وسیع | نیاز به ستونهای میانی | کارخانههای بزرگ |
| سوله اسکلتی با نمای خاص | ترکیب فلز و شیشه یا کامپوزیت | زیبایی معماری | هزینه بالا | مراکز تجاری، نمایشگاه |
سوله تکشیبه
سوله دوشیبه (کلاسیک)
سوله گنبدی (قوسی)
سوله چندشیبه (Multi-Span)
سوله اسکلتی با نمای خاص
مراحل طراحی و ساخت سوله صنعتی
1.مطالعات اولیه و تعیین نیاز
اولین کاری که بایستی انجام شود این است که قبل از هر اقدامی مشخص کنید کاربری مورد انتظار شما از سوله صنعتی که قصد ساخت آن را دارید چیست؟ پس از آن انتخاب محاسب و اینکه شرایط اقلیمی منطقه سنجیده شود که میزان بارهای وارده به سازه بابت بارش برف و باران به چه میزان است. فراموش نکنید این مرحله به قدری مهم است که پایه تصمیات بعدی شما در فرآیند ساخت یک سوله صنعتی است.
۲. مطالعات ژئوتکنیک و بررسی زمین
نمونهبرداری از خاک و تهیه گزارش ژئوتکنیک برای تعیین ظرفیت باربری زمین و نوع پی مناسب الزامی است. نادیده گرفتن این مرحله یکی از رایجترین اشتباهاتی است که در پروژههای کوچکتر اتفاق میافتد. به گونه ای اکثر افراد لزومی برای آن نمی بینند و در بزنگاه مشکل متوجه آن می شوند.
3.طراحی سازه ای و تهیه نقشه های اجرایی
مهندس سازه با استفاده از نرمافزارهای تخصصی مانند ETABS، SAP2000 یا STAAD.Pro، قابهای اصلی، اتصالات، و المانهای ثانویه را طراحی میکند. خروجی این مرحله نقشههای اجرایی کامل شامل جزئیات اتصالات، لیست برش مقاطع، و نقشههای پی است.
4. اخذ مجوزات قانونی لازم
دریافت پروانه ساخت از شهرداری یا سازمان صنایع (بسته به موقعیت زمین که در شهرک صنعتی باشد یا خیر)، تأییدیه نقشهها از سازمان نظام مهندسی، و در صورت لزوم مجوز محیط زیست از جمله مجوزات لازمی است که بایستیبرای ساخت سوله خود و در نهایت دریافت پروانه بهره برداری داشته باشید.
5.آمادهسازی زمین و اجرای فونداسیون
عملیات خاک برداری،تسطیح و اجرای فونداسیون بتنی(معمولا پی های منفرد و یا نواری)طبق نقشه های ژئوتکنیک. مهمترین چیز در این مرحله برای اینکه نصب سازه مطلوب باشد کیفیت بتن ریزی مطلوب و تراز بودن صفحات ستون برای نصب سازه بر روی آن است.
6.ساخت اسکلت فلزی در کارخانه
قابهای اصلی، ستونها، رفتر ها در کارگاه ساخت سوله برشکاری، مونتاژ کاری، جوشکاری میشوند. کنترل کیفیت جوشها در این مرحله از طریق آزمونهای غیرمخرب (UT یا MT) انجام میشود.
۷. رنگآمیزی و آمادهسازی سطح
پس از ساخت اسکلت فلزی سازه تمامی اجزا و قطعات ابتدا سندبلاست شده و سپسبا آستر ضدزنگ و رنگ رویه پوشش داده می شوند.لازم به ذکر است نوع رنگ روغنی مورد استفاده در این مرحله و همچنین تعداد پاشخ و ضخامت رنگ تاثیر مستقیمی بر روی عمر مفید سازه شما می گذارد.
۸. حمل و نصب اسکلت
قطعات به محل پروژه حمل و با استفاده از جرثقیل نصب میشوند. ترتیب نصب باید دقیقاً طبق دستورالعمل مهندس سازه باشد تا پایداری سازه در حین اجرا تضمین شود.تیم نصب عمدتا ابتدا ستون ها را روا داشت و سپس به ترتیب شروع به نصب رفتر های سازه می کنند.
۹. نصب پوشش سقف و دیوار
نصب پرلینها، گیرتها، و سپس ورقهای پوشش یا ساندویچ پانل مورد بررسی و انتخاب قرار میگیرند اینکه چه پوشش سقف سوله ای را برای سازه خود انتخاب کنید بسیار حایز اهمیت است.پیشنهاد می کنیم حتما به مقاله راهنمایی پوشش سقف سوله مراجعه کنید و از تجربیات ما قبل از انتخاب بهره ببرید تا انتخابی درست در این زمینه داشته باشید. در این مرحله جزئیات آببندی، نصب ناودانها، و درزگیری اتصالات اهمیت ویژهای دارد.
۱۰. اجرای تأسیسات و نهایی سازی
نصب سیستمهای برق، روشنایی، تهویه، اطفاء حریق، و سایر تأسیسات مورد نیاز. در پایان، بازرسی نهایی توسط ناظر و تحویل پروژه انجام میشود.
بهترین نوع سوله صنعتی برای کارگاه و کارخانه چیست؟
نکته مهمی که بایستی به آن توجه شود این است که انتخاب بهترین سوله بستگی به نیاز پروژه دارد.
بر اساس نیاز اگر کاربری سوله برای انبار تجهیزات و نگهداری وسایل باشد ضخامت ورق های قابل استفاده می تواند کم باشد و نیازی به ساخت یک سوله با تناژ بالا یا ورق های با ضخامت بالا نیست.

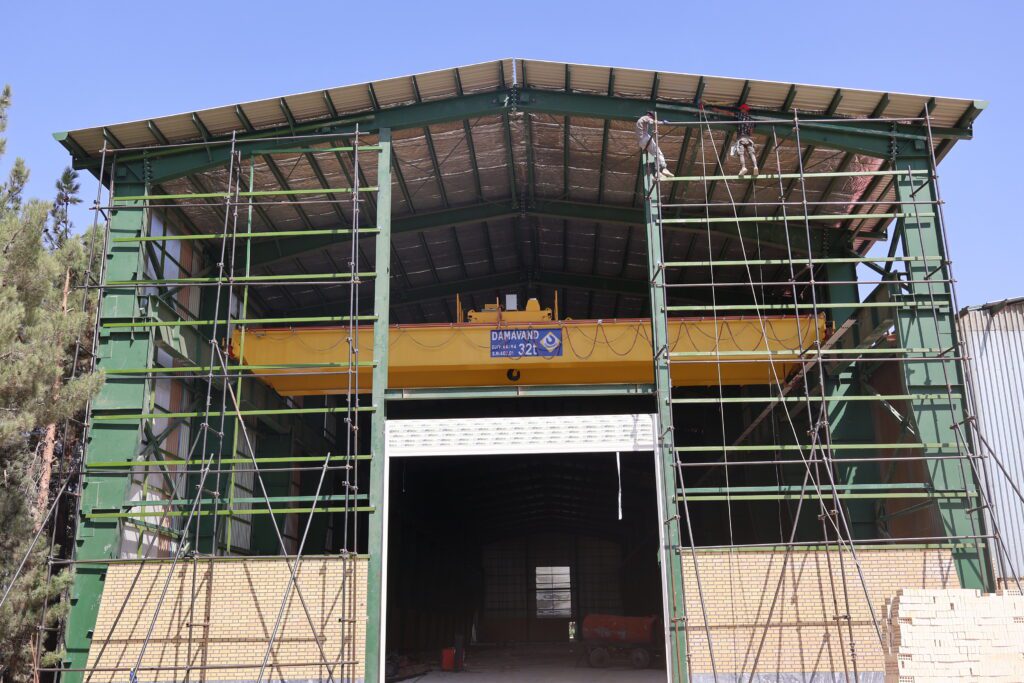

بر عکس همین موضوع نیز صادق است برای یک سوله با کاربری جرثقیل سقفی شما نمیتوانید از سوله های خرپایی استفاده کنید چرا که تحمل بار را ندارند!
مزایای استفاده از سوله صنعتی
- سرعت اجرای بالا
- کاهش هزینه ساخت
- قابلیت توسعه در آینده
- انعطلاف پذیری در طراحی
الزامات ایمنی ساخت سوله های صنعتی
استانداردهای طراحی سازهای
طراحی باید مطابق با آییننامههای ملی ایران از جمله آییننامه ۲۸۰۰ (زلزله)، مبحث دهم مقررات ملی ساختمان (فولاد)، و استانداردهای AISC یا MBMA انجام شود. بارگذاری باد و برف باید بر اساس موقعیت جغرافیایی پروژه محاسبه شود.
ایمنی در حین اجرای نصب
استفاده از داربستهای استاندارد و تجهیزات حفاظت فردی (کلاه،کمربند ایمنی، کفش ایمنی)
– نصب توریهای ایمنی در ارتفاع
-برقگیر و اتصال به زمین برای تجهیزات جوشکاری
– آموزش کارگران قبل از شروع عملیات نصب
ایمنی آتشسوزی
– استفاده از مواد عایق با مقاومت حرارتی مناسب
– نصب سیستم اسپرینکلر یا اطفاء حریق بر اساس نوع کاربری
– تعبیه خروجیهای اضطراری کافی
– رعایت فاصله ایمن از سازههای مجاور
کنترل کیفیت جوش
در شرکت مهندسی نوین سازه تمامی جوش های اتصالات اصلی باید توسط جوشکار دارای گواهینامه انجام شوند و توسط دفتر فنی و با آزمون های غیر مخرب تایید می شوند.
نکات مهم در ساخت سوله صنعتی
1.انتخاب پیمانکار مناسب
یکی از مهمترین تصمیماتی که کارفرما باید بگیرد، انتخاب پیمانکار است. پیمانکار باید دارای سابقه اجرایی مستند، تیم مهندسی متخصص، و تجهیزات کافی باشد. درخواست نمونهکارهای قبلی و بازدید از پروژههای اجراشده توصیه میشود.در نوین سازه در سربرگ رضایت کارفرمایان می توانید نطر کارفرمایان قبلی را درباره ما ببیند.
توجه به ضخامت مقاطع
در بازار ایران متأسفانه برخی پیمانکاران برای کاهش هزینه، از مقاطع با ضخامت کمتر از طراحی استفاده میکنند. کارفرما باید بر تطابق مقاطع مصرفی با نقشههای اجرایی نظارت داشته باشد. اگر کوچکترین تغییری ایجاد شود ناظر پروژه می تواند پروژه را تایید نکند.
کیفیت جوشکاری
جوشهای ضعیف یا ناقص در اتصالات اصلی میتوانند در شرایط بحرانی (زلزله، بارش برف سنگین) منجر به خرابی ناگهانی سازه شوند. نظارت بر کیفیت جوش در مرحله ساخت کارگاهی ضروری است. تیم کنترل کیفیت جوش در نوین سازه روزانه تمام جوش کاری های انجام شده را بازرسی چشمی می کنند.
سیستم زهکشی سقف سوله
طراحی صحیح شیب سقف و ناودانها برای تخلیه سریع آب باران اهمیت زیادی دارد. تجمع آب روی سقف میتواند بار اضافی ایجاد کرده و در موارد شدید به خرابی سازه منجر شود.
عایقبندی مناسب
انتخاب سیستم عایقبندی متناسب با کاربری سوله، هم از نظر مصرف انرژی و هم از نظر آسایش کارکنان اهمیت دارد. در مناطق سردسیر، ضخامت عایق باید با دقت بیشتری انتخاب شود.
جدول عوامل موثر بر قیمت ساخت سوله صنعتی
عوامل مؤثر بر قیمت ساخت سوله صنعتی
| # | عامل | توضیحات | میزان تأثیر |
|---|---|---|---|
| ۱ | ابعاد و مساحت | با افزایش مساحت، هزینه هر متر مربع کاهش مییابد؛ هزینههای ثابت بین متراژ بیشتری تقسیم میشود. | زیاد |
| ۲ | ارتفاع سازه | ارتفاع بیشتر به مقاطع سنگینتر، اتصالات پیچیدهتر و هزینه نصب بالاتر نیاز دارد. | زیاد |
| ۳ | نوع پوشش | ورق ساده ارزانترین گزینه است؛ ساندویچ پانل با ضخامت بالا هزینه پوشش را چند برابر میکند. | زیاد |
| ۴ | بار جرثقیل | سولههای دارای جرثقیل سقفی نیاز به مقاطع سنگینتر و اتصالات تقویتشده دارند. | متوسط |
| ۵ | شرایط لرزهخیزی | در مناطق پرخطر، طراحی سازه محافظهکارانهتر و سنگینتر خواهد بود. | متوسط |
| ۶ | نوع پی | خاک ضعیف ممکن است نیاز به شمعکوبی یا پیهای گسترده داشته باشد. | متوسط |
| ۷ | تأسیسات جانبی | تهویه، روشنایی، اطفاء حریق و دربهای اتوماتیک هر کدام سهم قابل توجهی در هزینه دارند. | کم تا متوسط |
| ۸ | نوسانات قیمت فولاد | قیمت فولاد در ایران نوسانات زیادی دارد و مستقیماً روی هزینه نهایی تأثیر میگذارد. | زیاد |
با افزایش مساحت، هزینه هر متر مربع کاهش مییابد؛ هزینههای ثابت بین متراژ بیشتری تقسیم میشود.
ارتفاع بیشتر به مقاطع سنگینتر، اتصالات پیچیدهتر و هزینه نصب بالاتر نیاز دارد.
ورق ساده ارزانترین گزینه است؛ ساندویچ پانل با ضخامت بالا هزینه پوشش را چند برابر میکند.
سولههای دارای جرثقیل سقفی نیاز به مقاطع سنگینتر و اتصالات تقویتشده دارند.
در مناطق پرخطر، طراحی سازه محافظهکارانهتر و سنگینتر خواهد بود.
خاک ضعیف ممکن است نیاز به شمعکوبی یا پیهای گسترده داشته باشد.
تهویه، روشنایی، اطفاء حریق و دربهای اتوماتیک هر کدام سهم قابل توجهی در هزینه دارند.
قیمت فولاد در ایران نوسانات زیادی دارد و مستقیماً روی هزینه نهایی تأثیر میگذارد.
هزینه ساخت سوله صنعتی
ارایه عدد دقیق برای هزینه ساخت یک سوله صنعتی امکان پذیر نیست اما هزینه ساخت سوله معمولاً بر اساس **قیمت هر کیلوگرم فولاد مصرفی** یا **قیمت هر متر مربع زیربنا** محاسبه میشود.
در جدول زیر به تفصیل به آن پرداخته ایم:
