برش CNC ورق فولادی
در صنعت فولاد و ساخت سوله و اسکلت فلزی گاهی اوقات ضخامت هایی مانند ضخامت های 20 میلی متر از ورق های فولادی مورد نیازاست که برش آنها توسط دستگاه های گیوتین امکان پذیر نیست و یا برشی خاص و دارای انحنا مد نظر است که توسط cnc یا برش لیزر و پلاسما امکان پذیر است. با cnc پرت متریال کاهش یافته و کیفیت محصول نهایی به طرز چشمگیری افزایش می یابد.
برش CNC چیست؟
برش CNC در واقع فرآیندی است که در آن دستگاه، بر اساس فایل طراحی دیجیتال و با کمک نرمافزارهای کنترل عددی، عملیات برش را با دقت بالا انجام میدهد. بسته به نوع ورق فولادی، ضخامت قطعه، کیفیت مورد نیاز لبه برش و هزینه تولید، روشهای مختلفی برای برش CNC مورد استفاده قرار میگیرد.
انواع برش CNC ورق فولادی
ما اصولا بر اساس برخی پارامتر ها مشخص میکنیم که باید چه روشی را برای برش cnc این ورق بهره بگیریم. بعضی از این شاخص ها ضخامت ورق، نوع آلیاژ، سرعت تولید، کیفیت لبه و بودجه پروژه است.

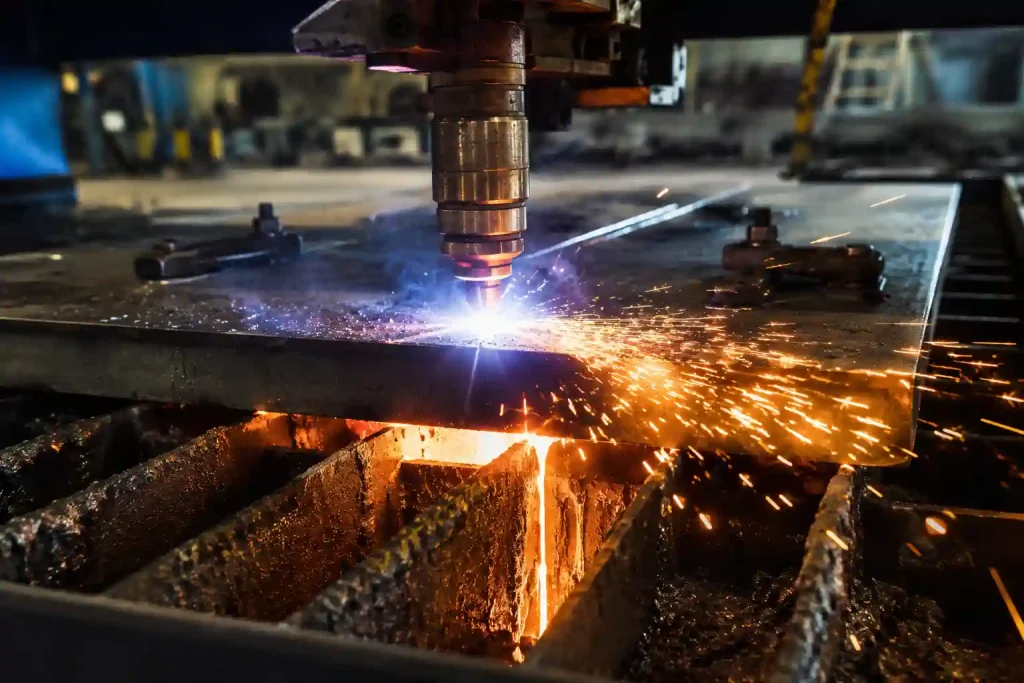

برش پلاسما ورق فولادی
در این نوع برش، گاز فشرده از داخل نازل عبور کرده و توسط قوس الکتریکی به پلاسما تبدیل میشود. دمای پلاسما میتواند به بیش از ۲۰ هزار درجه سانتیگراد برسد و همین حرارت بالا باعث ذوب شدن سریع فلز و ایجاد برش میشود.
دستگاههای برش پلاسما CNC به دلیل سرعت بالا و توانایی برش ضخامتهای مختلف فولاد، در صنایع ساخت سوله، ماشینآلات صنعتی، تجهیزات معدنی و مخازن فلزی کاربرد گستردهای دارند. یکی از مهمترین مزایای این روش، امکان برش فولادهای کربنی، استنلس استیل و آلومینیوم با سرعت بالا است.
در برش پلاسما، کیفیت نازل و تنظیم شدت جریان نقش مستقیمی در کیفیت لبه برش دارد. اگر پارامترها بهدرستی تنظیم نشوند، لبهها دچار پلیسه، زاویهدار یا ایجاد سرباره خواهند شد. به همین دلیل، اپراتور حرفهای و تنظیم دقیق دستگاه اهمیت زیادی دارد.
این را بدانید که از نظر اقتصادی، برش پلاسما نسبت به برش لیزر هزینه پایینتری دارد و برای پروژههایی که نیاز به سرعت بالا و هزینه کنترلشده دارند، انتخاب مناسبی محسوب میشود. البته در ضخامتهای پایین، کیفیت لبه برش لیزر از پلاسما بهتر است.
از دیگر ویژگیهای مهم برش پلاسما میتوان به موارد زیر اشاره کرد:
- سرعت بالای برش در ضخامتهای متوسط و بالا
- قابلیت برش اشکال پیچیده با نرمافزار CNC
- مناسب برای خطوط تولید صنعتی
- قابلیت اتوماسیون کامل در تولید انبوه
باید دقت کنید ، منطقه متاثر از حرارت یا HAZ در برش پلاسما نسبتاً زیاد است و ممکن است در برخی قطعات حساس باعث تغییر ساختار متالورژیکی لبه شود. بنابراین در قطعاتی که نیاز به دقت بسیار بالا یا حداقل تنش حرارتی دارند، معمولاً از روشهای دیگری استفاده میشود.

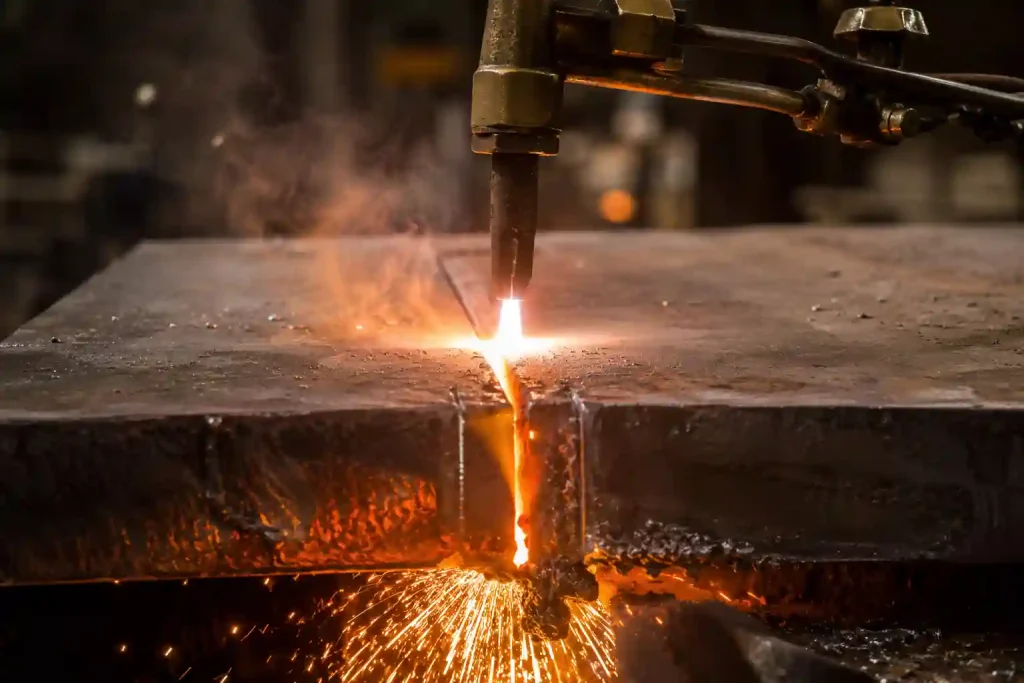

برش هواگاز
برش هواگاز یا Oxy-Fuel Cutting یکی از قدیمیترین و همچنان کاربردیترین روشهای برش فولادهای ضخیم به شمار میرود. در این فرآیند، ابتدا سطح فولاد توسط شعله گاز تا دمای اشتعال گرم میشود و سپس اکسیژن خالص با فشار بالا به ناحیه تزریق میگردد. واکنش شیمیایی اکسیژن با آهن باعث اکسید شدن فلز و در نهایت جداسازی قطعه میشود.
برش هواگاز بیشتر برای فولادهای کربنی با ضخامت بالا کاربرد دارد و در پروژههای سنگین صنعتی مانند ساخت پل، اسکلت فلزی و سوله سازی، صنایع کشتیسازی و تجهیزات نیروگاهی بسیار مورد استفاده قرار میگیرد.
یکی از مهمترین مزایای برش هواگاز، توانایی برش ورقهای بسیار ضخیم است؛ ضخامتهایی که در برخی موارد از ۲۰۰ میلیمتر نیز فراتر میروند. همین ویژگی باعث شده است که این روش همچنان در صنایع سنگین جایگاه ویژهای داشته باشد.
در دستگاههای CNC هواگاز، حرکت مشعل توسط سیستم کنترل عددی انجام میشود و همین موضوع دقت برش را نسبت به روش سنتی افزایش میدهد. همچنین امکان اجرای طرحهای پیچیده و تکرارشونده با کیفیت یکنواخت فراهم میشود.
با وجود مزایای فراوان، برش هواگاز محدودیتهایی نیز دارد. سرعت برش نسبت به پلاسما و لیزر پایینتر است و منطقه متاثر از حرارت در آن بیشتر خواهد بود. همچنین این روش عمدتاً برای فولادهای کربنی مناسب است و برای برش استنلس استیل یا آلومینیوم عملکرد مطلوبی ندارد.
در فرآیند برش هواگاز، کیفیت شعله، فشار اکسیژن، فاصله نازل تا سطح قطعه و سرعت حرکت مشعل تاثیر مستقیمی بر کیفیت نهایی برش دارند. در صورت تنظیم نادرست، لبهها ممکن است دچار سوختگی، ناهمواری یا سرباره سنگین شوند.
برش هواگاز_پلاسما

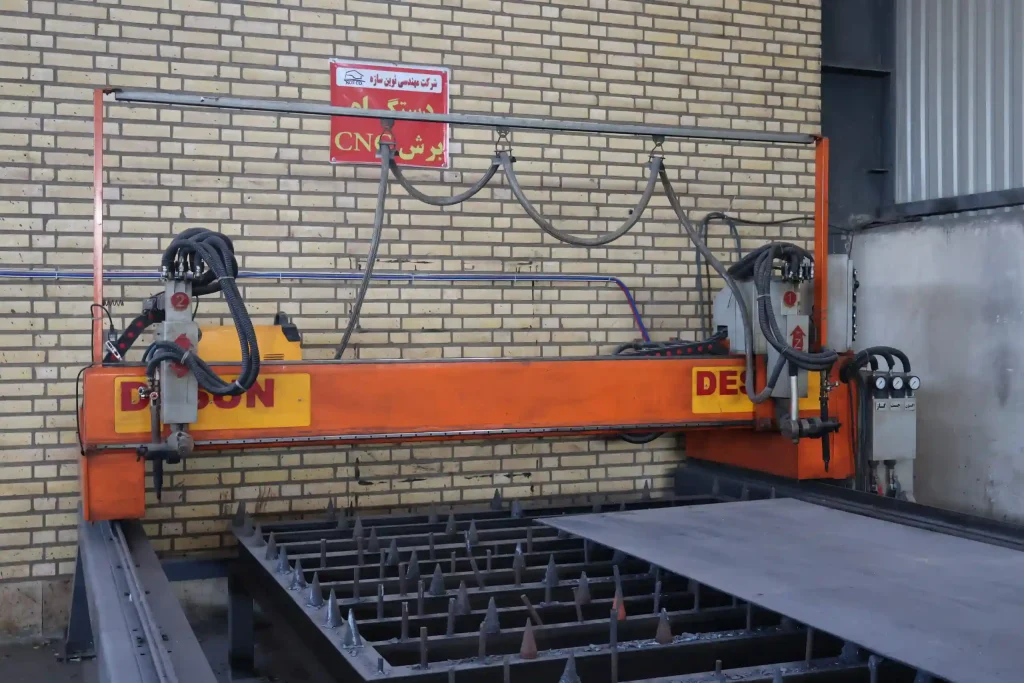

دستگاههای ترکیبی هواگاز و پلاسما، راهکاری حرفهای برای کارگاهها و کارخانههایی هستند، که نیاز به برش طیف گستردهای از ضخامتهای فولادی دارند.کارخانه نوین سازه نیز همانگونه که در تصویر مشاهده میکنید از این دستگاه بهره مند است. در این سیستمها، هر دو تکنولوژی روی یک میز CNC نصب میشوند و اپراتور بسته به نوع پروژه، از روش مناسب استفاده میکند.
مزیت اصلی سیستم ترکیبی، انعطافپذیری بالا در تولید است. برای مثال، ورقهای نازک و متوسط با پلاسما و ورقهای بسیار ضخیم با هواگاز برش داده میشوند. این موضوع باعث میشود مجموعه صنعتی بدون نیاز به خرید چند دستگاه مجزا، بتواند پروژههای متنوع را اجرا کندشایان ذکر است که چنین مکانیزمی دقیقا در کارخانه مهندسی نوین سازه در حال اجراست و از این ترکیب در برشش cnc بهره می برد.
در صنایع سازه فلزی (سوله و اسکلت فلزی) تولید تجهیزات سنگین، ساخت ماشینآلات و پروژههای پیمانکاری، استفاده از دستگاههای هواگاز-پلاسما بسیار رایج است. این دستگاهها علاوه بر کاهش هزینه سرمایهگذاری، فضای کمتری نیز اشغال میکنند.
در سیستمهای مدرن، کنترلر CNC بهصورت هوشمند پارامترهای برش هر هد را تنظیم میکند. به همین دلیل دقت، سرعت و کیفیت نهایی افزایش پیدا میکند. همچنین امکان برنامهریزی همزمان چند عملیات برش روی یک ورق وجود دارد.

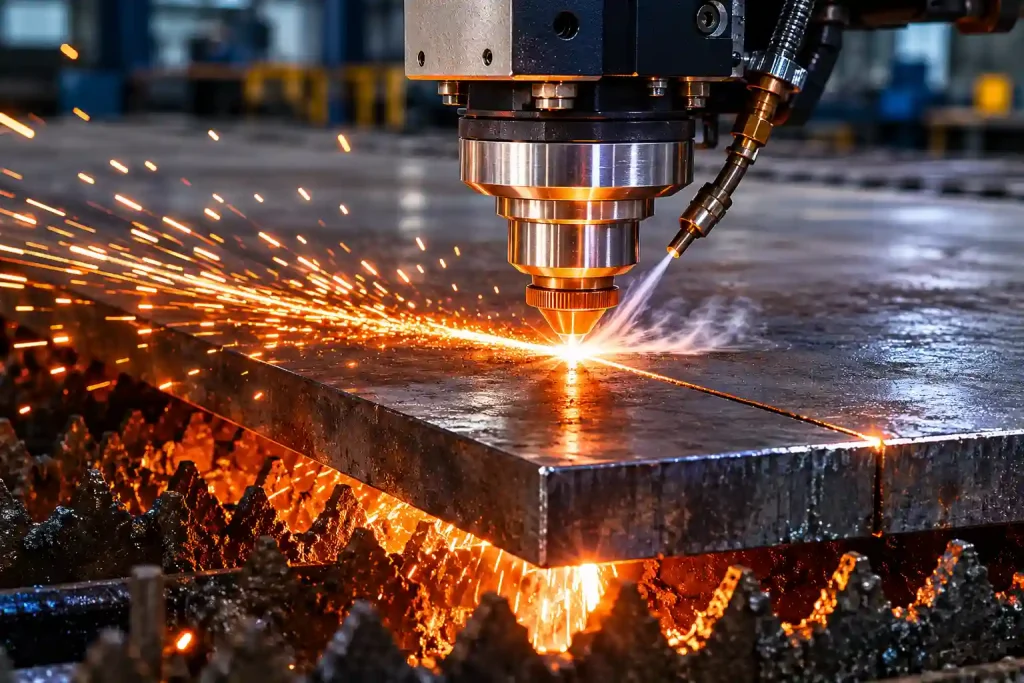

برش لیزر فایبر
برش لیزر فایبر پیشرفتهترین روش برش CNC ورق فولادی در بسیاری از صنایع دقیق محسوب میشود. در این تکنولوژی، پرتو لیزر با تمرکز بسیار بالا روی سطح فلز تابیده میشود و انرژی متمرکز آن باعث ذوب یا تبخیر موضعی فلز خواهد شد.
منبع لیزر فایبر نسبت به نسل قدیمی لیزر CO2 راندمان بالاتری دارد و مصرف انرژی آن کمتر است. همین موضوع باعث شده است که بسیاری از کارخانههای مدرن به سمت استفاده از لیزر فایبر حرکت کنند.
بزرگترین مزیت برش لیزر فایبر، دقت بسیار بالا و کیفیت فوقالعاده لبه برش است. در این روش، عرض خط برش بسیار کم بوده و قطعات نهایی معمولاً نیاز به پرداخت ثانویه ندارند. به همین دلیل، این تکنولوژی در صنایع حساس مانند تجهیزات پزشکی، قطعات دقیق صنعتی، تابلو برق، دکوراتیو فلزی و خودروسازی کاربرد گستردهای دارد.
سرعت بالای برش در ضخامتهای پایین و متوسط نیز از دیگر مزایای مهم لیزر فایبر است. علاوه بر این، امکان اجرای طرحهای پیچیده و برش جزئیات ظریف با دقت بالا فراهم میشود.
در فرآیند برش لیزر، نوع گاز کمکی اهمیت زیادی دارد. برای مثال، استفاده از نیتروژن باعث ایجاد لبههای تمیز و بدون اکسید میشود؛ در حالی که اکسیژن میتواند سرعت برش فولادهای ضخیم را افزایش دهد.
البته هزینه اولیه خرید دستگاه لیزر فایبر نسبت به پلاسما و هواگاز بیشتر است و نگهداری سیستم اپتیکی نیز نیازمند تخصص بالاست. با این حال، در تولیدات دقیق و تیراژ بالا، این سرمایهگذاری معمولاً بازگشت اقتصادی قابل توجهی دارد.

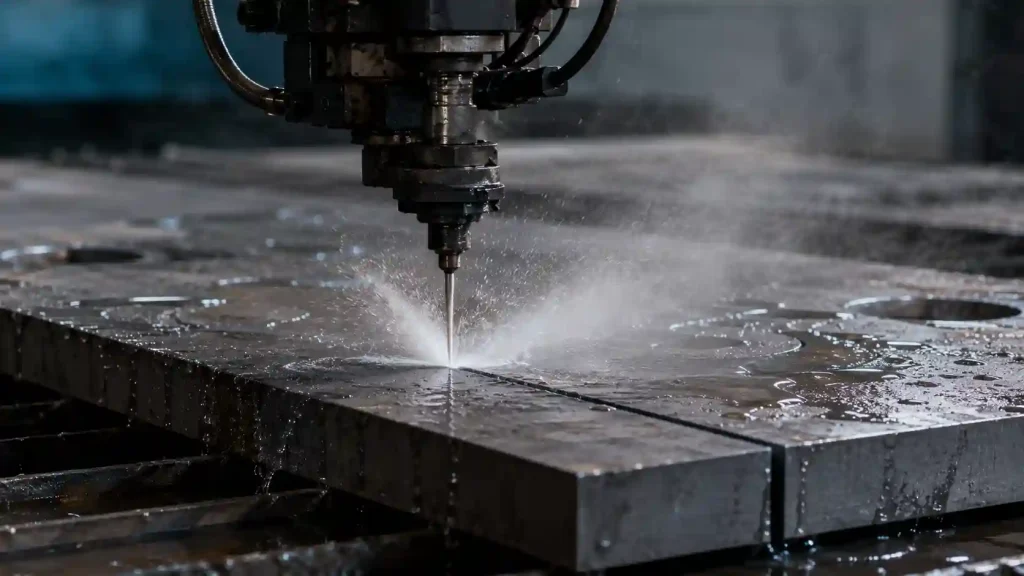

برش واترجت
برش واترجت یکی از دقیقترین روشهای برش سرد ورق فولادی است که در آن آب با فشار فوقالعاده بالا، گاهی همراه با ذرات ساینده، برای برش فلز استفاده میشود. فشار آب در این سیستمها میتواند به بیش از ۶۰ هزار PSI برسد.
مهمترین ویژگی برش واترجت، عدم ایجاد حرارت در قطعه است. در روشهای حرارتی مانند پلاسما، لیزر و هواگاز، ساختار متالورژیکی لبه ممکن است تغییر کند؛ اما در واترجت چنین مشکلی وجود ندارد. به همین دلیل این روش برای قطعات حساس و فولادهای خاص بسیار مناسب است.
واترجت قابلیت برش انواع فولاد، استیل، آلومینیوم، تیتانیوم، سنگ، شیشه و مواد کامپوزیتی را دارد. همین انعطافپذیری باعث شده است که در صنایع هوافضا، تجهیزات پزشکی، صنایع دفاعی و قطعات دقیق کاربرد زیادی داشته باشد.
کیفیت لبه در برش واترجت بسیار بالا است و معمولاً نیازی به ماشینکاری تکمیلی وجود ندارد. همچنین تنش حرارتی و تابیدگی قطعه تقریباً صفر است.
در مقابل، سرعت برش واترجت نسبت به لیزر و پلاسما کمتر بوده و هزینه عملیاتی آن بالاتر است. مصرف ساینده، نگهداری پمپ فشار قوی و استهلاک قطعات از جمله عوامل موثر بر هزینه این روش هستند.
با این وجود، زمانی که کیفیت نهایی، حفظ خواص متالورژیکی و دقت بالا اهمیت داشته باشد، واترجت یکی از بهترین گزینههای موجود محسوب میشود.
معیارهای انتخاب نوع برش CNC ورق فولادی
در بسیاری از پروژههای صنعتی، انتخاب اشتباه فرآیند میتواند باعث افزایش ضایعات، کاهش کیفیت قطعات و بالا رفتن هزینه تولید شود. در ادامه، مهمترین معیارهای انتخاب روش برش CNC را بررسی میکنیم.
ضخامت ورق فولادی
ضخامت ورق یکی از اصلیترین عوامل تعیینکننده نوع برش است. برای ضخامتهای پایین، لیزر فایبر و گیوتین عملکرد بسیار دقیقی دارد؛ در حالی که برای ورقهای ضخیم معمولاً از هواگاز یا پلاسما استفاده میشود.
کیفیت لبه برش
در صنایعی که ظاهر قطعه و دقت ابعادی اهمیت زیادی دارد، کیفیت لبه برش بسیارمهم است. لیزر فایبر و واترجت معمولاً بهترین کیفیت برشی لبه را ارائه میدهند و نیاز به پرداخت ثانویه برای سمباده زنی و تمیز کاری را کاهش میدهند.
سرعت تولید
در خطوط تولید انبوه، سرعت برش تاثیر مستقیمی بر بهرهوری دارد. پلاسما و لیزر فایبر در بسیاری از ضخامتها سرعت بالایی دارند و برای تولید صنعتی گزینه مناسبی هستند.
هزینه تمامشده
هزینه نهایی شامل مصرف انرژی، استهلاک قطعات، گاز مصرفی، تعمیرات و زمان تولید است. برخی روشها هزینه اولیه بالایی دارند اما در تیراژ بالا اقتصادیتر هستند.
حساسیت قطعه به حرارت
اگر قطعه نسبت به حرارت حساس باشد یا تغییر ساختار متالورژیکی قابل قبول نباشد، استفاده از واترجت انتخاب بهتری خواهد بود.
نوع آلیاژ فولادی
برخی روشها روی آلیاژهای خاص عملکرد بهتری دارند. برای مثال، هواگاز عمدتاً برای فولاد کربنی مناسب است؛ اما لیزر و واترجت قابلیت برش طیف گستردهتری از آلیاژها را دارند.
هزینه برشکاری CNC ورق فولادی
هزینه برشکاری cncورق با هواگاز: 8000 ریال به ازای هر سانتی متر
هزینه برشکاری cncورق با پلاسما: 12000 ریال به ازای هر سانتی متر
در برش لیزر فایبر، هزینه دستگاه و تجهیزات بالا است؛ اما به دلیل سرعت زیاد و کاهش عملیات تکمیلی، در بسیاری از پروژهها صرفه اقتصادی مناسبی دارد. در مقابل، برش هواگاز هزینه اولیه پایینتری دارد اما سرعت کمتر و مصرف گاز میتواند هزینه تولید را افزایش دهد.
هزینه مواد مصرفی نیز اهمیت زیادی دارد. نازل، الکترود، گازهای صنعتی، ساینده واترجت و قطعات مصرفی دستگاه در قیمت نهایی تاثیرگذار هستند. علاوه بر این، کیفیت دستگاه CNC و مهارت اپراتور نیز میتواند میزان پرت ورق و هزینه نهایی پروژه را تغییر دهد.
در پروژههای صنعتی بزرگ، معمولاً با استفاده از نرمافزارهای Nesting تلاش میشود چیدمان قطعات روی ورق بهینه شود تا کمترین میزان ضایعات ایجاد گردد. این موضوع تاثیر مستقیمی بر کاهش هزینه تمامشده خواهد داشت.
معیارهای بررسی کیفیت برش ورق CNC
کیفیت برش CNC تاثیر مستقیمی بر مونتاژ، جوشکاری، ظاهر قطعه و عملکرد نهایی محصول دارد. به همین دلیل، ارزیابی دقیق کیفیت برش در صنایع حرفهای اهمیت بسیار بالایی دارد.
لبه برش صاف
یکی از مهمترین معیارهای بررسی کیفیت، صاف بودن لبه برش است. لبهها باید بدون پلیسه، سوختگی یا ناهمواری باشند. وجود سرباره زیاد نشاندهنده تنظیم نبودن پارامترهای دستگاه یا استهلاک قطعات مصرفی است.
کالیبراسیون دستگاه
دقت ابعادی نیز اهمیت بالایی دارد. در قطعات صنعتی، حتی اختلاف چند دهم میلیمتر میتواند باعث مشکل در مونتاژ شود. به همین دلیل دستگاه CNC باید بهصورت دورهای کالیبره شود.اگر زاویه برش مناسب نباشد، قطعه دچار خطای ابعادی خواهد شد. این موضوع در ضخامتهای بالا اهمیت بیشتری پیدا میکند.
میزان تغییر رنگ لبه، تابیدگی قطعه و منطقه متاثر از حرارت نیز باید بررسی شود. در برخی صنایع حساس، تغییر ساختار متالورژیکی لبه میتواند استحکام قطعه را کاهش دهد.
سرعت مناسب برش، انتخاب صحیح گاز مصرفی، کیفیت نازل، سلامت سیستم حرکتی دستگاه و مهارت اپراتور همگی در کیفیت نهایی تاثیر مستقیم دارند. به همین دلیل، انتخاب مجموعهای مجهز و متخصص برای انجام برش CNC ورق فولادی اهمیت زیادی خواهد داشت.
در نهایت، هر روش برش CNC مزایا و محدودیتهای خاص خود را دارد و انتخاب صحیح آن باید بر اساس نیاز واقعی پروژه، مشخصات فنی قطعه و بودجه تولید انجام شود. استفاده از تجهیزات مدرن، تنظیم دقیق پارامترها و بهرهگیری از اپراتورهای حرفهای میتواند کیفیت نهایی قطعات فولادی را به شکل قابل توجهی افزایش دهد.
سوالات متداول
بهترین روش برش CNC برای ورق فولادی کدام است؟
پاسخ این سوال به موارد زیادی وابسته است. اینکه شما چه بودجه ای دارید و چه میزان کیفیت کار برایتان مهم است. با این اوصاف برش هواگاز برای ضخامت های بالا و برش لیزر فایبر و واترجت برای دقت بسیار بالا مناسب اند.
تفاوت برش واترجت و برش پلاسما چیست؟
برش واتر جت دقت بسیار بالا و کیفیت لبه بدون پلیسه را به شما ارایه می دهد در مقابل برش پلاسما علاوه بر اینکه هزینه بسیار کمتری دارد سرعت بالاتری نیز در برش به ارمغان می آورد.
برش هواگاز تا چه ضخامتی را می تواند برش دهد؟
در نوین سازه برش های بالای 15 میلی متر را با هواگاز به راحتی انجام میدهیم و تا کنون هیچ گونه محدودیتی برایمان نداشته است.
کدام روش برش CNC کمترین پلیسه را ایجاد میکند؟
برش لیزر فایبر و واترجت معمولاً کمترین میزان پلیسه و بهترین کیفیت لبه را ایجاد میکنند.
دقت برش CNC چقدر است؟
به جرات می توان گفت در دستگاه های به روز دقت برش به کسری از میلی متر می رسد.
چه عواملی روی کیفیت برش CNC تاثیر دارند؟
کیفیت دستگاه، تنظیم پارامترها، نوع گاز مصرفی، سلامت نازل، سرعت برش و مهارت اپراتور از مهمترین عوامل موثر بر کیفیت نهایی هستند.
آیا برش CNC فقط برای فولاد استفاده میشود؟
خیر، بسته به نوع دستگاه میتوان آلومینیوم، استیل، مس، برنج و حتی برخی مواد غیرفلزی را نیز برش داد.
